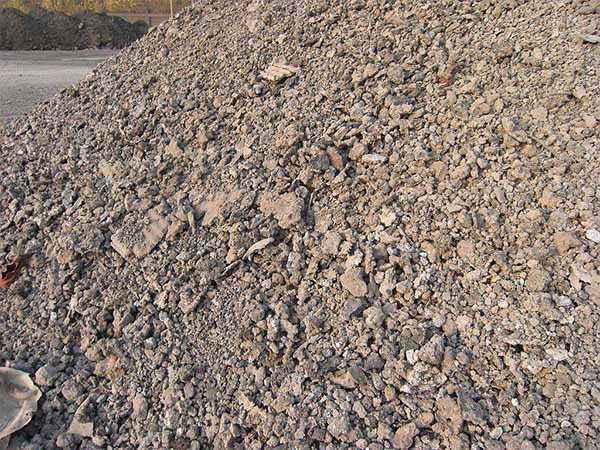

鋼渣的綜合利用不但可以消除環(huán)境污染，還能夠變廢為寶創(chuàng)造巨大的經(jīng)濟效益，距離鋼鐵企業(yè)固體廢棄物“零”排放的目標尚遠，我們?nèi)孕枧Γ酉聛砦覀兘榻B鋼渣新技術(shù)-熱悶穩(wěn)定化處理技術(shù)。
鋼渣中的游離氧化鈣（f-CaO）遇水體積膨脹而裂開，在用作建筑材料和道路材料時危害很大。因此，我國有關(guān)單位研發(fā)出1650℃熔融鋼渣直接熱悶穩(wěn)定化處理技術(shù)。
鋼渣熱悶時f-CaO的消解速度取決于水蒸氣濃度和反應(yīng)溫度，即水蒸氣濃度越大、溫度越高，反應(yīng)時間越短。f-CaO在自然條件下一般數(shù)年才能消解，但在高溫和濕度大的條件下可加速水化，使其穩(wěn)定。
因此設(shè)計時在密閉容器內(nèi)利用鋼渣余熱，噴水產(chǎn)生過飽和蒸汽進行熱悶，使鋼渣中的f-CaO快速充分消解。經(jīng)多次試驗，在飽和蒸汽下熱悶8小時，鋼渣粉化效果好。鋼渣f-CaO消解穩(wěn)定，浸水膨脹率小于2%，達到綜合利用產(chǎn)品標準技術(shù)要求。
研究得出，熱悶過程中鋼渣在急冷收縮、相變膨脹、f-CaO水化膨脹共同作用下碎裂粉化，該工藝的流程是：1650℃熔融鋼渣倒在熱悶裝置中，加蓋密封噴水產(chǎn)生蒸汽與鋼渣進行物理化學反應(yīng)而粉化，消解了f-CaO的不穩(wěn)定性，鋼和渣自然分離。當溫度降至65℃以下時，打開熱悶裝置蓋出渣，進行金屬回收。
實現(xiàn)鋼鐵渣的資源化利用，首先應(yīng)對鋼渣進行穩(wěn)定化處理，這點是毋庸置疑的，我們應(yīng)該投入重金用于研發(fā)高新技術(shù)設(shè)備，給社會帶來極大的社會效益和經(jīng)濟效益。高效利用現(xiàn)有資源，為打造綠色鋼企出份力。
鋼渣微粉的國家標準簡介 本標準規(guī)定了用于水泥和混凝土中的鋼渣粉的術(shù)語和定義、技術(shù)要求、試驗方法、檢驗規(guī)則、包裝、標志、運輸及貯存。本標準適用于水泥和混凝土中用鋼
.png)
